    ​线束制图规范要求

    [复制链接]

    300

    主题

    1

    回帖

    1246

    积分

    管理员

    积分
    1246
    发表于 2022-11-29 11:04:26 | 显示全部楼层 |阅读模式
    关注线束 ↑,让我们一起进步!

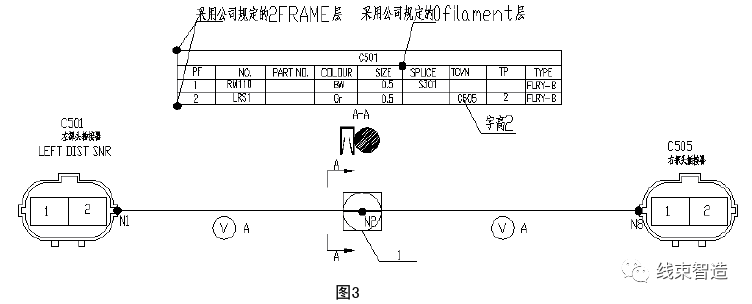

    1、通用规定(1)图纸采用中英文两种语言,文字宽高比为0.67;所有英文字母必须大写。(2)橡胶件、水管、接头、线束护板等线束上零件的画法可采用简单的示意图画法(标注尺寸为真实尺寸),但必须表达出零件的内容及零件与线束的装配位置关系,必要时,采用视图、剖视图等方法进行表达(参见图3)。

    (3)所有的零件用引出线的方式标出零件的序号,标出线段要整齐,水平线段长为10mm。(4)每个零件都有相应的零件号、零件图(标准件除外)。(5)所有零件都要用明细栏来说明。(6)技术要求、零件明细栏尽可能和总成或零件图在同一张图上完成,也可分成同一图号几张图,要标明共几张,第几张。

    2、线束的主干与分支(1)线束采用多根直线段或部分带曲线段的直线段来表示,用直径为2mm的实心点来表示每个分支点的位置及每个零件的位置。(2)线束长度标注于线束枝干一侧,字高2.5。(3)图纸上分支的走向必须能正确代表实物走向,必要时,采用视图、剖视图的方法表达。

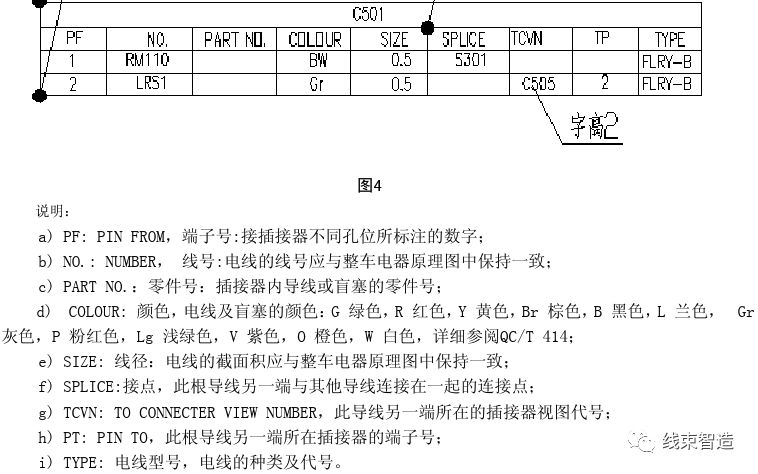

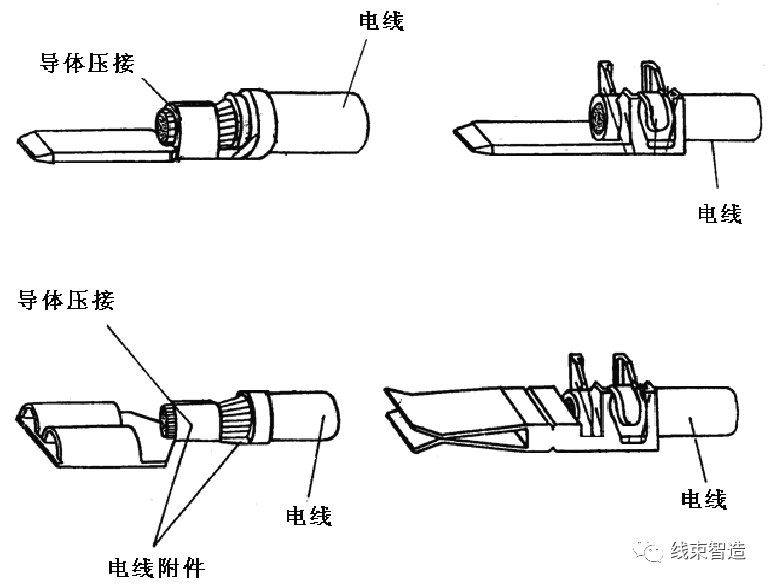

    3、电线(1)电线的线号填写在插接器旁边的连接表中、电线的末端,字高2。当处于电线末端时,用合适的圆里面加数字表示(见图4)。其余的信息见连接表。(2)连接表连接表是线束连接、电线型号、电线零件号、电线路径以及插接器内所用盲塞信息描述的一个说明表格;连接表的线型、尺寸及文字要求按图4。

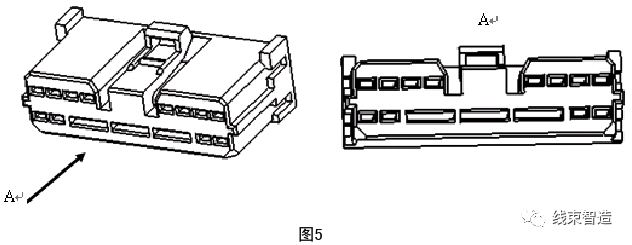

    4、插接器(1)插接器视图方向插接器视图方向,如图5。

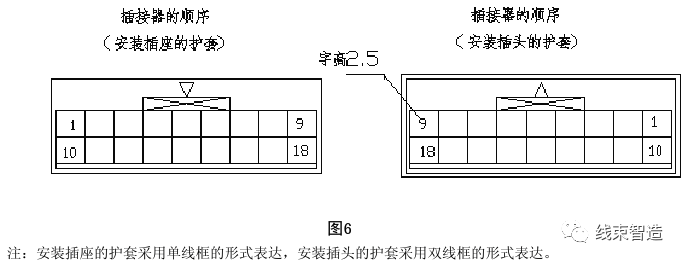

    (2)插接器画法及孔位顺序线束图纸仅画出实物A向视图表示插接器孔位,见图5。如插接器孔位顺序没有标注,则按图6的方法标注。如有标注,按实际标注。字高2.5。

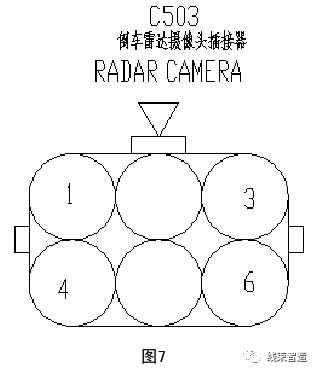

    (3)插接器标志插接器标志含以下内容:插接器编号,线对板插接器注明功能,线对线插接器注明对插端名称。此项文字采用中英文对照的方式。字高2.5。参见图7。

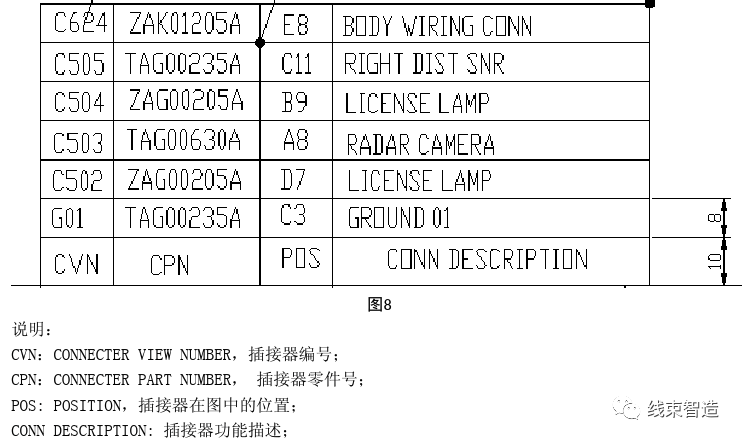

    (4)插接器列表插接器列表是线束中所用插接器编号、插接器零件号、插接器在图中位置以及插接器功能描述的一个说明表格;连接表的线型、尺寸及文字要求按图8;此列表位于图纸的左下角,底边与图纸内边框重合。

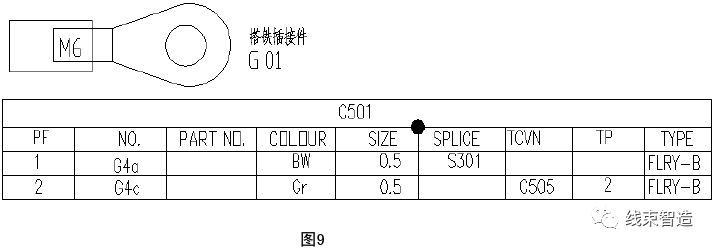

    (5)插接件线束上的插接件的编号以G*、B*(*代表自定义的数字)来表示,同时注明插接件的编号、名称,并且插接件旁边附连接表进行描述。G*代表接地,B*代表接电源。具体格式见图9。

    5、线束覆盖件

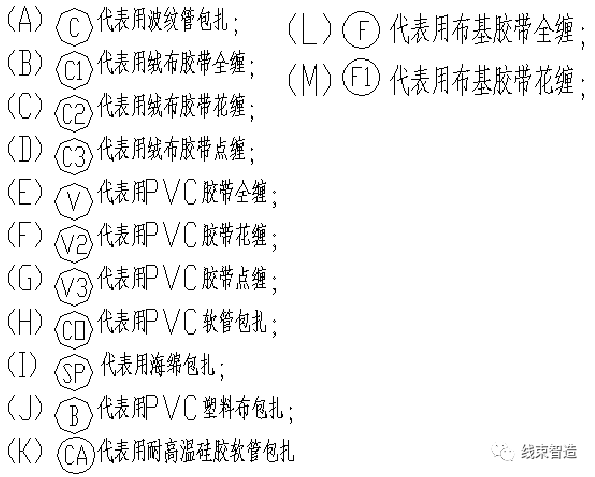

    (1)线束包扎方式采用在线束分支、主干一侧以直径为6mm的空心圆里面填以不同大写字母或大写字母与阿拉伯数字相结合的方式表达,不加注释则表示没有任何包扎。所包扎材料的耐温等级代码位于包扎方式右侧。耐温等级代码如图10。

    (2)如果同时用多种方式包扎(比如:室内线束部分位置在绒布花缠后,外面再加海绵点缠保护)则多种包扎代号同时标注线束分支的一侧,标注顺序为从内至外,并加以文字说明,如图11。


    6、波纹管线束波纹管的直径以能完全包住导线且保证导线的直径不小于线束波纹管内径的3/4为准。

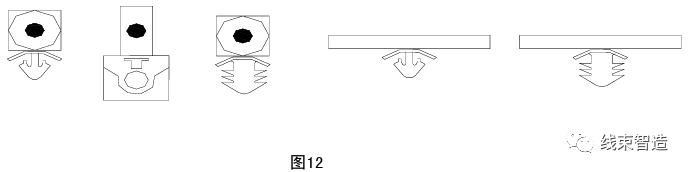

    7、线束卡(1)线束卡采用示意图画法,但必须能够表达出线束卡的大致结构以及线束卡的方向。字高2.5号,参见图12。

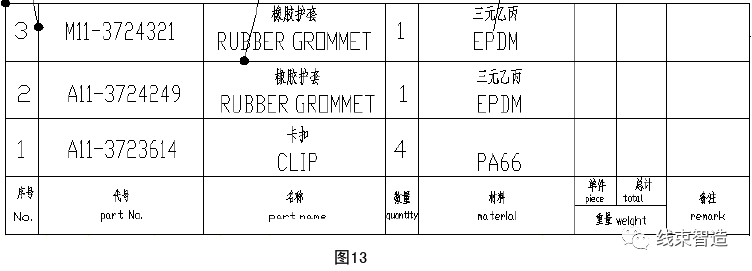

    (2)线束卡采用引出线的方式标出零件序号,并将零件信息填写在明细栏内(参见图13)。

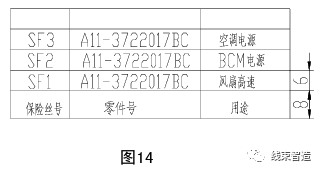

    8、保险丝、继电器、电器盒线束图中的电器盒可以是示意图,但必须正确的表达保险丝、继电器、拔片器等各零件在电器盒H上的相对位置;保险丝的画法与编号与原理图保持一致,同时采用表格的方式注明保险丝号、零件号、容量、及用途。继电器要标明功能,并采用引出线的方式标出零件序号,在图纸明细栏内注明零件名称、零件号,如图14。


    9、线束标识线束标识在线束不明显之处,线束图中其内容可不体现。标签的表示用长为12mm、宽为6mm的中英文矩形框表示。字高2.5。
    10、标注为了更好的固定线束以及保护线束,线束的尺寸需要严格控制,尤其是固定点的位置。线束上面每个分支点或扎带都为一个节点,节点用N1,N2...命名。每条线束设计时需要在所有的节点中确定若干个定位点,尺寸标注时应以定位点为基准进行尺寸标注,如图16。

    接点的尺寸标注只需要标注出接点到两端节点的尺寸。两个相邻节点之间的线束如果需要存在两种不同的包扎方式,需要在两节点之间增加一节点标,标注新增节点到两端节点的尺寸。
    11、其他(1)技术要求主要表示对线束的要求和具体问题的定义、线束技术状态的说明等。技术要求字高中文为4,英文为3。说明是对图纸的补充,在图纸中不能完全表达清楚的时候,可用文字来加以说明。(2)标题栏1. 比例线束图为示意图,此项不予标注。2. 标注材料时要写明该材料所依据标准。对于总成图,材料标记栏不填写时,将“材料标记”字样删除。
    12、图框使用电子电器部统一规定的线束制图标准图框。
